Задача и причина
На территории комплекса переработки отходов требовалось организовать перекачку инфильтрата — жидкости, которая образуется при прохождении атмосферных осадков через отходы.При этом площадка была ограничена, а оборудование должно было выдерживать контакт с химически агрессивной средой и давление грунта.
Необходимо было подобрать конструкцию, которая сочетала бы значительную высоту, компактный диаметр, устойчивость при подземной установке и доступность насосов для обслуживания.
Исходные условия
Для объекта требовались четыре вертикальные канализационные насосные станции. Высота каждой конструкции составляла до 11 метров, диаметр — 1,6 метра.Такое соотношение высоты и диаметра стало одним из главных технических ограничений проекта. Станции должны были вместить насосное оборудование и обеспечить необходимую глубину погружения, но при этом занять минимальную площадь на поверхности.
Перекачиваемой средой являлся инфильтрат, который может содержать органические соединения, взвешенные вещества и тяжелые металлы. Поэтому при выборе конструкции учитывали:
- химическую стойкость материала;
- герметичность корпуса и соединений;
- устойчивость к воздействию грунта;
- возможность безопасного доступа к насосному оборудованию;
- технологичность транспортировки и монтажа.
Выбор материала
ГК FLOTENK изготовила КНС из стеклопластика. Материал позволил реализовать высокие вертикальные корпуса при сравнительно небольшом весе конструкций.Это упростило погрузку, перевозку и установку станций по сравнению с более тяжёлыми конструктивными решениями. Кроме того, стеклопластик подходит для эксплуатации в средах, где важна устойчивость к коррозии и химическому воздействию.

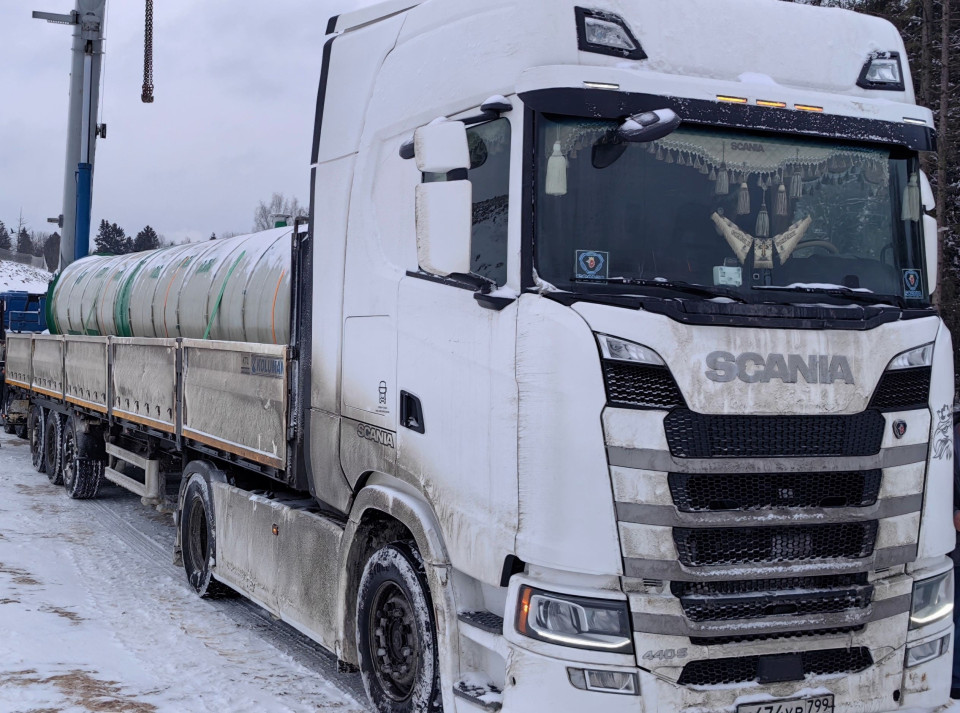

Доставка оборудования
Перед отправкой каждая КНС была тщательно зафиксирована специальными стяжками. Это снизило риск смещения и повреждения корпусов во время погрузки, перевозки и разгрузки.

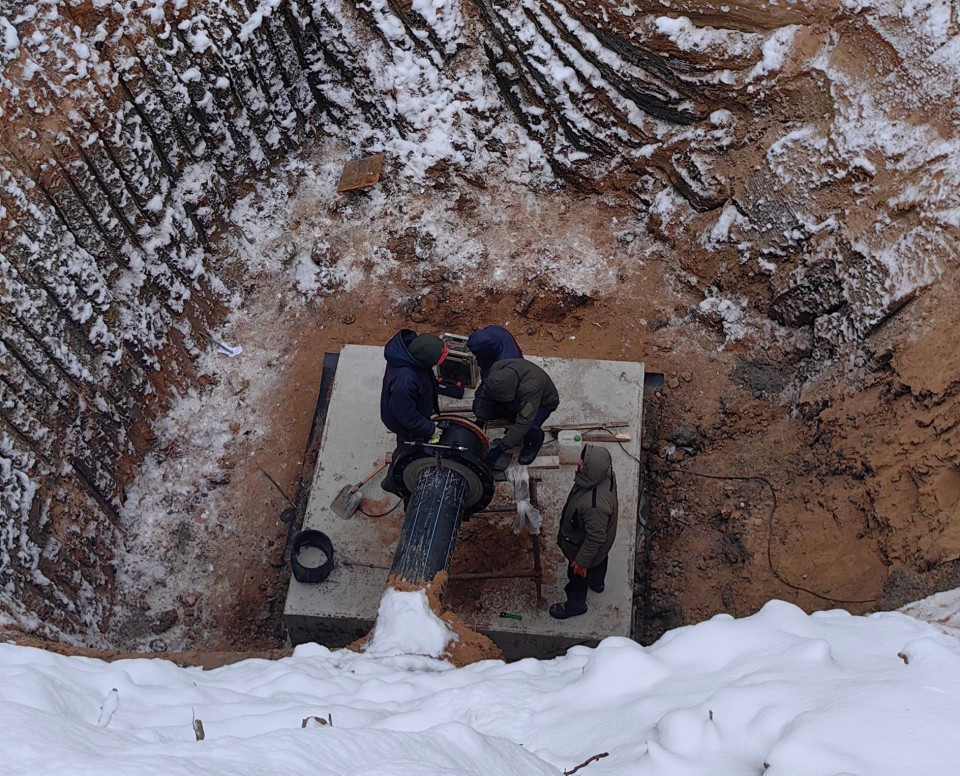

Подготовка основания
На площадке подготовили основание и установили плиты, рассчитанные на восприятие нагрузки от КНС.Основание должно было:
- распределить нагрузку от станции;
- снизить риск неравномерной осадки;
- обеспечить устойчивое проектное положение корпуса;
- уменьшить вероятность подвижек при дальнейшей эксплуатации.

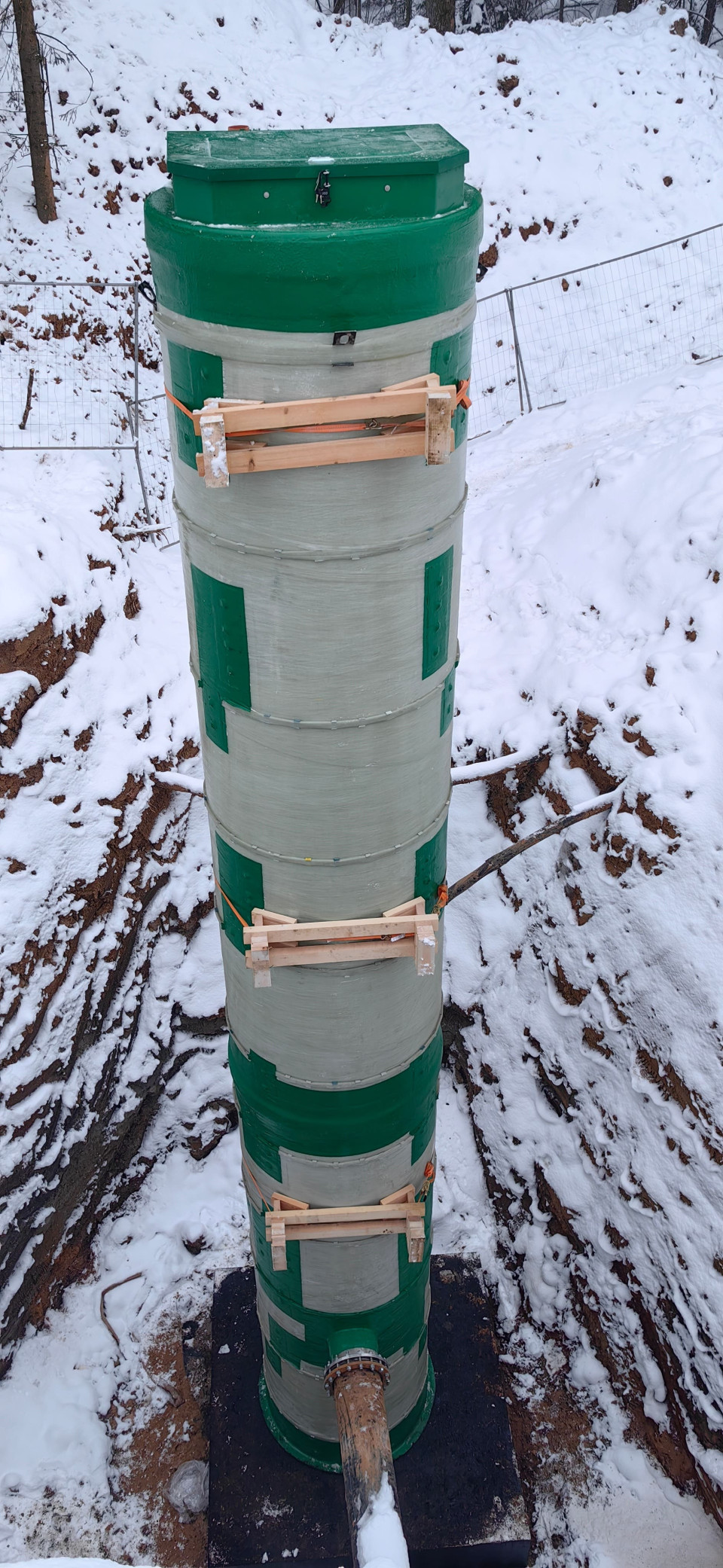

Установка и обратная засыпка
С помощью спецтехники аккуратно установили каждую станцию на подготовленное место.
Образовавшийся котлован частично засыпали песком и послойно уплотнили. Это нужно, чтобы создать надёжное основание, защитить конструкцию от деформаций и подвижек грунта.
Подключение и подготовка к эксплуатации
На завершающей стадии выполнили:- подключение трубопроводов и инженерных коммуникаций;
- монтаж площадок обслуживания;
- установку вспомогательных элементов;
- проверку герметичности;
- подготовку станций к пусконаладочным работам.
Результат
В рамках проекта для комплекса переработки отходов изготовили и установили четыре стеклопластиковые КНС высотой до 11 метров и диаметром 1,6 метра.
Решение позволило организовать перекачку инфильтрата при глубоком залегании трубопроводов и разместить необходимое оборудование на ограниченной площади. При этом конструкция станций обеспечила доступ к насосам для обслуживания по всей высоте.
Проект показал, что вертикальное исполнение из стеклопластика может быть эффективным решением для объектов, где одновременно требуется большая глубина, небольшая площадь застройки и устойчивость к агрессивной среде. Для дальнейшего развития комплекса предусмотрена поставка дополнительных насосных станций.
